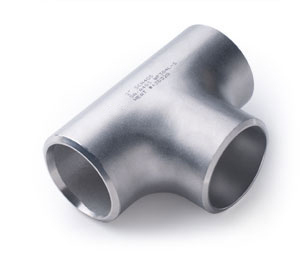

不銹鋼三通

浙江志通管閥科技有限公司是一家專業生產不銹鋼三通的廠家，我們?yōu)槟峁I(yè)的不銹鋼三通尺寸規格表，不銹鋼三通?為管件、管道連接件。用在主管道要分支管處，不銹鋼三通的液壓脹形工藝可一次成形，生產效率較高。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

銷售：86-0577-86939779

詳情介紹

浙江志通管閥科技有限公司是一家專業生產不銹鋼彎頭,不銹鋼三通,不銹鋼管件,不銹鋼法蘭,不銹鋼大小頭的公司。本公司擁有先進的生產設備：專用自動成型設備、功率強大的電固熔爐，并配有自動記錄溫度和時間智能溫度控制儀、先進的拋丸噴砂和酸洗、鈍化設備等等。本公司現在配備了先進的測試設備，并且已經掌握了相應的測試技術。光電直讀光譜儀，用于化學成分分析； X射線，超聲波，液體滲透性，用于無損檢查；硬度計，用于硬度檢查；厚度計，用于壁厚檢查等。我們有豐富的經驗。我有信心建立志通的企業形象。志通不僅提供符合ISO9001的國際質量標準，而且還通過專業的冶金技術幫助做出正確的選擇。它生產和經營的產品廣泛用于造紙，造船，石油，化工，電力，生物技術，天然氣，污水，建筑，醫藥，食品（乳制品）和其他行業。子通產品銷往歐洲，美洲，日本，馬來西亞，中東和越南等國際市場，從而獲得了較高的市場份額和客戶滿意度。

不銹鋼三通是管道配件和管道連接器。用于主管道的支管。不銹鋼三通分為相等的直徑和減小的直徑。所有具有相同直徑的三通端均具有相同的尺寸。縮徑三通的主管尺寸相同，但支管比主管小。一次即可形成不銹鋼三通的液壓凸起過程，提高了生產效率。增加了主管和不銹鋼三通的肩壁厚度。

不銹鋼三通是管道分支中使用的一種管件。使用無縫管制作三通時，通常使用的工藝是液壓凸起和熱壓。不銹鋼三通的液壓膨脹是一種成形過程，其中分支管通過軸向補償金屬材料而膨脹。在此過程中，使用特殊的液壓機將液體注入與三通相同直徑的管坯中，并通過液壓機兩個水平側缸的同步定心運動來擠壓管坯。液體壓力隨著管體積的減小而增加。當達到膨脹不銹鋼三通支管所需的壓力時，金屬材料在側缸和支管中的液體壓力的雙重作用下沿著模腔流動，從而使支管膨脹。

不銹鋼三通的液壓凸起過程可以一次成型，從而提高了生產效率。主管的壁厚和不銹鋼三通的肩部將增加。不銹鋼三通是管道配件和管道連接器。用于主管道的支管。不銹鋼三通分為相等的直徑和減小的直徑。所有具有相同直徑的三通端均具有相同的尺寸?？s徑三通的主管尺寸相同，但支管比主管小。

不銹鋼三通的工作原理

不銹鋼三通是一種用于管道分支的管件。當前使用的無縫管三通接頭的制造工藝包括液壓脹管和熱壓。不銹鋼三通的液壓膨脹是一種成形過程，其中分支管通過軸向補償金屬材料而膨脹。在此過程中，使用特殊的液壓機將液體注入與三通相同直徑的管坯中，并通過液壓機兩個水平側缸的同步定心運動來擠壓管坯。液體壓力隨著管體積的減小而增加。當達到膨脹不銹鋼三通支管所需的壓力時，金屬材料在側缸和支管中的液體壓力的雙重作用下沿著模腔流動，從而使支管膨脹。去做。 ..一次即可形成不銹鋼三通的液壓凸起過程，提高了生產效率。增加了主管和不銹鋼三通的肩壁厚度。

分類：由于不銹鋼三通的液壓膨脹工藝需要大量設備，因此目前主要用于生產標準壁厚低于DN400的不銹鋼三通。適用的成型材料是冷加工硬化趨勢相對較低的低碳鋼，低合金鋼和不銹鋼，包括一些有色金屬材料，例如銅，鋁和鈦。

不銹鋼三通管件開啟時的注意事項：不銹鋼三通管件的擠壓變形屬于拉伸變形。如果ε大，則孔末端的頸部會收縮并損壞。因此，避免孔的端部出現裂紋是擠壓的主要問題，并且是一次擠壓的限度變形。該順序主要受不銹鋼數據擴展速率的限制。

在不銹鋼三通接頭的打開過程中，請牢記以下幾點：

1、不銹鋼三通接頭球閥處于關閉位置，球閥受閥桿機械壓力的影響，閥座壓力過緊。

2、逆時針移動手輪，不銹鋼三通管球閥的閥桿將倒轉，并且底部的成角度的平面會導致球從閥座中出來。

3、氣門桿仍被拔出，導向銷被染在氣門桿的螺旋槽中，因此球頭不會因摩擦而扭曲。

4、在達到完全方位角之前，將氣門桿拉到限度方位角，球體處于完全方位角。

不銹鋼三通的六大結構特點

1、無摩擦開合：徹底解決了傳統閥門由于密封面之間的相互摩擦而影響密封的問題；

2、上部安裝結構：可以直接在線檢查和維修管道中安裝的雙閥，從而有效減少設備停機并降低成本。這種閥門通常應水平安裝在管道中。

3、單閥座設計：消除了閥腔介質異常壓力升高的問題，從而影響了使用的安全性。

4、低扭矩設計：特殊設計的閥門只需很小的手柄即可輕松打開和關閉閥門；

5、楔形密封結構：閥通過閥桿提供的機械力進行密封，將球楔壓在閥座上，從而削弱了閥的擰緊力。受管道壓力差變化的影響，在各種工況下都能可靠地保證密封性能。

6、密封表面上的自清潔結構：當球體從閥座傾斜時，管道中的流體沿球體的密封面為360度。均勻的流路不僅消除了高速流體對閥座的局部清潔，而且沖洗了密封面上的沉積物，達到了自清潔的目的。

三通尺寸規格表1

公稱通徑		外徑（MM）	中心距至端面的距離		理論重量KG/PCS
DN	INCH	D1*D2	C	M	5S	10S	20S	40S	80S	120S
20*20	3/4*3/4	2525 26.726.7	29	29	0.07 0.08	0.10 0.11	0.12 0.13	0.13 0.15	0.16 0.18
20*15	3/4*3/4	2518 26.721.3	29	29	0.06 0.07	0.09 0.10	0.11 0.12	0.12 0.13	0.15 0.16
25*25	1*1	3232 33.433.4	38	38	0.11 0.12	0.19 0.20	0.21 0.22	0.23 0.25	0.30 0.32
25*20	1/3/4	3225 33.426.7	38	38	0.10 0.11	0.18 0.19	0.20 0.21	0.22 0.24	0.28 0.31
25*15	1*1/2	3218 33.421.3	38	48	0.09 0.10	0.17 0.18	0.19 0.20	0.21 0.23	0.27 0.30
32*32	1.1/4*1.1/4	3838 42.242.2	48	48	0.19 0.20	0.36 0.39	0.39 0.45	0.42 0.52	0.63 0.73
32*25	1.1/4*1	3818 42.233.4	48	48	0.18 0.19	0.33 0.35	0.37 0.39	0.40 0.42	0.58 0.68
32*20	1.1/4*3/4	3825 42.226.7	48	48	0.17 0.18	0.31 0.32	0.34 0.36	0.38 0.40	0.55 0.65
32*15	1.1/4*1/2	3820 42.221.3	48	57	0.16 0.17	0.30 0.31	0.33 0.35	0.36 0.38	0.52 0.68
40*40	1.1/2*1.1/2	4545 48.348.3	57	57	0.35 0.45	0.26 0.36	0.65 0.76	0.78 0.88	1.08 1.18
40*32	1.1/2*1.1/4	4538 48.342.2	57	57	0.32 0.42	0.21 0.65	0.63 0.76	0.72 0.82	0.99 1.09
40*25	1.1/2*1	4532 48.333.4	57	57	0.27 0.37	0.45 0.65	0.52 0.73	0.60 0.80	0.83 1.03
40*20	1.1/2*3/4	4525 48.326.7	57	57	0.26 0.36	0.44 0.64	0.51 0.66	0.58 0.68	0.80 1.00
45*15	1.12*1/2	4518 48.321.3	57	64	0.25 0.35	0.42 0.62	0.48 0.64	0.56 0.66	0.78 0.78
50*50	2*2	5757 60.360.3	64	60	0.49 0.50	1.03 1.05	1.11 1.13	1.15 1.18	1.65 1.67
50*40	2*1.1/2	5745 60.348.3	64	57	0.44 0.45	0.93 0.95	1.01 1.03	1.04 1.06	1.48 1.50
50*32	2*1.1/4	5738 60.342.2	64	51	0.40 0.43	0.81 0.89	0.88 0.94	0.98 1.00	1.37 1.42
50*25	2*1	5732 60.333.4	64	44	0.39 0.40	0.70 0.84	0.83 0.88	0.82 0.84	1.31 1.34
50*20	2*3/4	5725 60.326.7	64	76	0.37 0.38	0.70 0.80	0.77 0.85	0.87 0.90	1.24 1.27
65*65	2.1/2*21./2	7676 73.073.0	76+	70	0.87 0.76	1.21 1.25	1.65 1.73	2.10 2.12	2.80 2.88
65*50	2.1/2*2	7657 73.060.3	76	67	0.82 0.81	1.17 1.16	1.54 1.48	2.00 1.98	2.74 2.09
65*40	2.1/2*1.1/2	7645 73.048.3	76	64	0.77 0.76	1.11 1.10	1.41 1.38	1.89 1.88	2.56 2.55
65*32	2.1/2*1.1/4	7638 73.042.2	76	57	0.75 0.74	1.10 1.08	1.35 1.30	1.80 1.89	2.50 2.25
65*25	2.1/*1	7632 73.033.4	76		0.76 0.70	1.10 1.07	1.34 1.28	1.86 1.81	2.53 2.08

尺寸規格2

公稱通徑		外徑（MM）	中心距至端面的距離		理論重量KG/PCS
DN	INCH	D1*D2	C	M	5S	10S	20S	40S	80S
80*80	3*3	89*89	86	86	1.16	1.68	2.21	3.02	4.19
80*65	3*2.1/2	8976 88.973.0	86	83	1.11 1.10	1.62 1.60	2.13 2.08	2.89 2.87	4.02 3.98
80*50	3*2	8957 88.960.3	86	76	1.06 1.07	1.53 1.55	2.05 2.10	2.76 2.79	3.81 3.85
80*40	3*1.1/2	8945 88.948.3	86	73	1.01 1.03	1.49 1.50	1.98 2.01	2.67 2.69	3.70 3.73
80*32	3*1.1/4	8938 88.942.2	86	70	1.00 1.00	1.48 1.45	1.95 1.97	2.65 2.60	3.68 3.60
90*90	3.1/2*3.1/2	101.6*101.6	95	95	1.33	1.92	2.53	3.61	5.08
90*80	3.1/2*3	101.6*88.9	95	92	1.26	1.82	2.41	3.43	4.83
90*65	3.1/2*2.1/2	101.6*73.0	95	89	1.22	1.76	2.35	3.32	4.67
90*50	3.1/2*2	101.6*60.3	95	83	1.20	1.73	2.31	3.25	4.57
90*40	3.1/2*1.1/2	101.6*48.3	95	19	1.17	1.70	2.26	3.21	4.51
100*100	4*4	108108 114.3114.3	105	105	1.66 1.75	2.41 2.54	3.02 3.26	4.75 5.01	6.75 7.12	8.78 9.26
100*90	4*3.1/2	114.3*101.6	105	102	1.70	2.46	3.19	4.85	6.89	8.96
100*80	4*3	10889 114.388.9	105	98	1.55 1.61	2.24 2.33	3.16 3.21	4.42 4.60	6.27 6.52	8.15 8.48
100*65	4*2.1/2	10876 114.373.0	105	95	1.53 1.60	2.21 2.31	3.09 3.11	4.36 4.56	6.20 6.50	8.45 8.45
100*50	4*2	10857 114.360.3	105	89	1.51 1.57	2.19 2.29	3.08 3.19	4.32 4.41	6.13 6.12	7.97 9.26
100*40	4*1.1/2	10845 114.348.3	105	86	1.50 1.55	2.09 2.24	2.92 3.19	4.22 4.00	6.06 6.04	7.88 9.11
125*125	5*5	133133 141.3141.3	124	124	3.18 3.37	3.91 4.14	6.17 6.31	7.53 7.98	10.9 11.6	16.4 15.4
125*100	5*4	133108 141.3114.3	124	117	3.03 3.15	3.73 3.90	5.76 5.91	7.20 7.52	10.4 10.8	13.9 14.5
125*90	5*3.1/2	141.3*101.6	124	114	3.09	3.83	5.83	7.39	10.6	14.2
125*80	5*3	13389 141.388.9	124	111	2.90 3.02	3.59 3.74	5.42 5.71	6.92 7.21	10.0 10.4	13.3 13.8
125*65	5*2.1/2	13376 141.373.0	124	108	2.85 3.00	3.59 3.73	5.38 5.70	6.92 7.20	10.0 10.4	13.3 13.8
125*50	5*2	13357 141.360.3	124	105	2.80 3.92	3.58 3.73	8.91 9.10	6.90 7.20	10.0 10.4	13.3 13.8
150*150	6*6	159159 168.3168.3	143	143	4.09 4.32	5.03 5.31	8.33 9.10	10.5 11.1	16.2 17.1	21.0 22.2
150*125	6*5	159133 168.3141.3	143	137	3.84 4.13	4.73 5.08	8.33 9.01	9.88 10.6	15.2 16.3	19.8 21.3
150*100	6*4	159108 168.3114.3	143	130	3.76 3.95	4.64 4.87	8.21 8.55	9.70 10.2	14.9 15.6	19.3 20.3
150*90	6*3.1/2	168.3*101.6	143	127	3.91	4.82	8.46	10.1	15.5	20.1
150*80	6*3	15989 168.388.9	143	124	3.72 3.93	4.56 4.82	8.09 8.43	9.56 10.0	14.7 15.3	19.2 20.0
150*65	6*2.1/2	15976 168.373.0	143	121	3.70 3.81	4.51 4.72	7.93 8.33	9.51 10.0	14.6 15.2	19.2 20.0

規格表3

公稱通徑		外徑（MM）	中心距至端面的距離		理論重量KG/PCS
DH	INCH	D1*D2	C	M	5S	10S	20S	40S	80S	120S
200*200	8*8	219*219	178	178	7.72	10.4	17.7	22.8	35.4	50.8
200*150	8*6	219159 219.1168.3	178	168	6.74 7.17	9.20 9.74	16.4 16.4	19.9 21.1	30.9 32.8	44.4 47.2
200*125	8*5	219133 219.1141.3	178	162	6.61 7.03	8.98 9.55	15.1 16.1	19.5 20.7	30.2 32.2	43.5 46.3
200*100	8*4	219108 219.1114.3	178	156	6.43 6.84	8.73 9.39	14.7 15.6	20.5 20.2	29.4 31.3	42.3 45.0
200*90	8*3.1/2	219.1*101.6	178	152	6.84	9.18	15.5	20.1	31.1	44.2
250*250	10*10	273*273	216	216	14.6	18.04	27.39	40.04	65.12	92.51
250*200	10*8	273*219	216	203	13.3	16.4	24.9	36.4	59.2	84.1
250*150	10*6	273159 273.1168.3	216	194	11.4 12.1	15.0 15.0	21.3 22.7	31.4 33.4	50.7 54.0	72.1 76.7
250*125	10*5	273133 273.1141.3	216	191	11.2 11.9	14.6 14.6	20.9 22.2	30.7 32.7	49.7 52.9	70.6 75.1
250*100	10*4	273108 273.1114.3	216	184	11.0 11.7	14.4 14.4	20.6 21.9	30.3 32.2	49.0 52.1	69.6 74.1
300*300	12*12	325325 323.9323.9	254	254	21.5 21.5	24.8 24.8	34.5 34.5	56.1 56.0	95.0 95.0	138 138
300*250	12*10	325273 323.9273.1	254	241	20.4 20.3	23.6 23.4	32.8 32.1	53.3 53.1	90.3 90.2	131 130
300*200	12*8	325219 323.9219.1	254	229	20.2 20.0	23.3 23.1	32.8 32.1	52.4 52.2	88.6 88.4	128 118
300*150	12*6	325159 323.9168.3	254	219	18.4 19.5	22.5 22.7	29.5 31.3	47.9 51.0	81.2 86.4	118 136
300*125	12*5	325133 323.9141.3	254	216	18.0 19.1	20.8 22.1	28.0 30.7	47.1 50.0	79.6 84.6	115 126
350*350	14*14	377377 355.6355.6	279	279	27.4 25.7	33.1 31.1	54.9 51.5	77.2 72.5	132 124	192 181
350*300	14*12	377325 355.6323.9	279	270	25.8 24.2	31.1 29.2	51.6 48.5	72.5 68.2	124 116	181 170
350*250	14*10	377273 355.6273.1	279	257	25.1 23.7	30.3 28.6	50.3 47.4	70.8 66.7	121 114	171 161
350*200	14*8	377219 355.6219.1	279	248	24.6 23.1	29.7 27.9	49.2 46.2	69.2 65.2	118 111	167 167
350*150	14*6	377159 355.6168.3	279	238	24.0 22.3	29.0 27.1	48.1 45.6	67.8 64.8	115 110	163 156
400*400	16*16	426426 406.4406.4	305	305	33.1 31.4	38.0 36.1	63.0 59.8	101 96.4	170 162	246 234
400*350	16*14	426377 406.4355.6	305	305	32.0 30.4	36.8 34.9	60.9 57.9	98.1 93.4	179 170	238 226
400*300	16*12	426325 406.4323.9	305	295	31.0 28.2	35.6 34.4	59.0 57.7	95.2 90.8	173 168	230 209
400*250	16*10	426273 406.4273.1	305	283	30.2 28.7	34.7 33.0	57.6 54.7	93.1 88.7	169 161	225 209
400*200	16*8	426219 406.4219.1	305	273	29.5 28.1	33.9 32.3	56.2 53.5	91.1 86.8	165 157	219 208
